Структура типовой АСУ
Цель применения АСУ обычно можно представить в виде некоторой суперпозиции трех подцелей:
1) стабилизация состояния объекта управления в динамичной или агрессивной внешней среде;
2) перевод объекта в некоторое конечное (целевое) состояние, в котором он приобретает определенные заранее заданные свойства;
3) повышение качества функционирования АСУ (синтез новых моделей и их адаптация).
Обычно АСУ рассматривается как система, состоящая из двух основных подсистем: управляющей и управляемой, т.е. из субъекта и объекта управления (рисунок15).
Как правило, АСУ действует в определенной окружающей среде, которая является общей и для субъекта, и для объекта управления.
Граница между
тем, что считается окружающей средой, и тем, что считается объектом
управления относительна и определяется возможностью управляющей системы оказывать на них воздействие: на объект управления управляющее воздействие может быть оказано, а на среду нет.
 | |

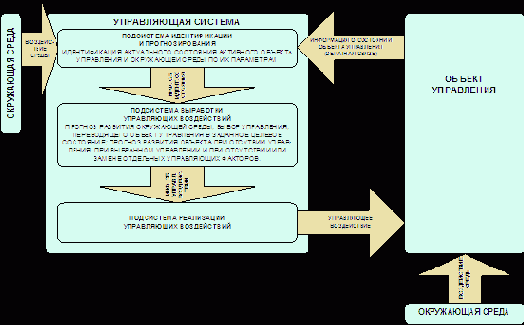

| Рисунок 15. Структура типовой АСУ |
