Графическое отображение нейронов


Для каждого технологического фактора в соответствии с предложенной моделью определяется величина и направление его влиянии на осуществление всех желаемых и не желаемых хозяйственных ситуаций. Для каждой ситуации эта информация отображается в различных текстовых и графических формах, в частности в форме нелокального нейрона (рисунок 78).

На данной и последующих графических диаграммах цвет линии означает знак связи (красный – положительная, синий – отрицательная), а толщина – ее модуль.

Паретто-подмножеством нелокальной нейронной сети будем называть ее подмножество, включающее наиболее значимые связи. Пример графического отображения такого подмножества приведен в таблицах 35 – 37.

Факторы (сигналы с рецепторов) в модели нелокального нейрона взаимосвязаны друг с другом. Эти связи графически отображаются в форме семантической сети (рисунок 78).

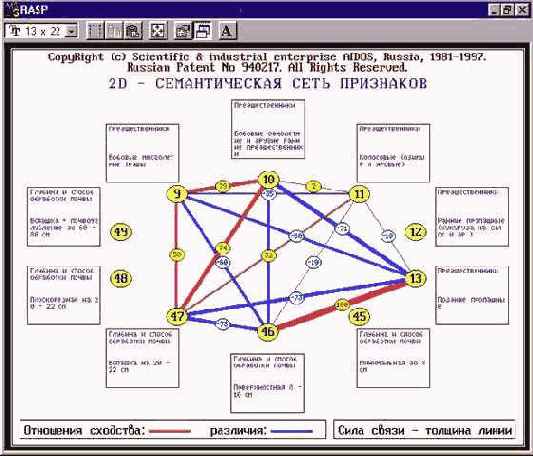

Рисунок 78. Отображение результатов кластерно-конструктивного анализа факторов в форме семантической сети (когнитивной карты) в системе "Эйдос"



Структуру любой линии связи семантической сети можно детально изучить в когнитивной диаграмме (рисунок 79).

Дополнение модели нейрона связями факторов позволяет построить классическую когнитивную карту ситуации (будущего состояния АОУ). Необходимо отметить, что все указанные графические формы генерируются системой "Эйдос" автоматически в соответствии с созданной моделью.

Нелокальный нейрон представляет собой будущее состояние объекта управления с изображением наиболее сильно влияющих на него факторов с указанием силы и направления (способствует-препятствует) их влияния (рисунок80).

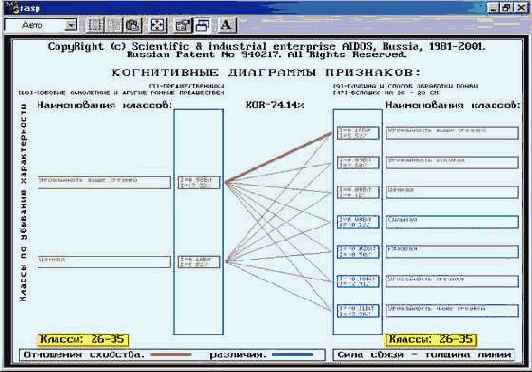

  Рисунок 79. Когнитивная диаграмма кластера факторов: "Глубина и способ обработки почвы: вспашка на 20-22 см – Предшественники: Бобовые однолетние и другие ранние предшественники", генерируемая системой "Эйдос"

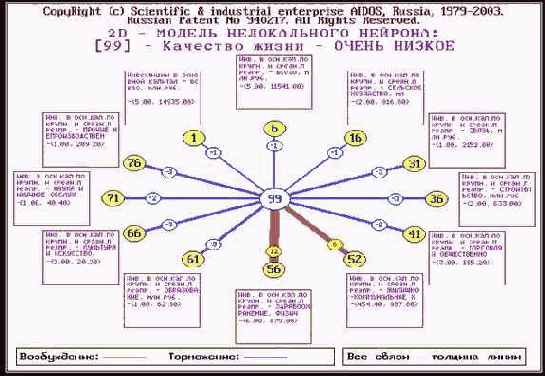

Рисунок 80. Примеры нелокальных нейронов, отражающих влияние инвестиций на уровень качества жизни в регионе (система "Эйдос")

<
Нейронная сеть представляет собой совокупность взаимосвязанных нейронов. В классических нейронных сетях связь между нейронами осуществляется по входным и выходным сигналам, а в нелокальных нейронных сетях [82] – на основе общего информационного поля.

В таблице 35 приводится классификация причинно-следственных связей по рангам. Эта классификация использована для отображения параметров заданий на генерацию и соответствующих фрагментов нейронных сетей (таблица 36). Фрагменты нейронной сети со связями 0-го уровня опосредованности, т.е. соответствующие смежным слоям многослойной сети, показаны на голубом фоне. В пустых клетках таблицы 35 могут быть отображены фрагменты нейронной сети, аналогичные показанным. Однако новой информации, по сравнению с уже показанными, они не содержат, т.к. практически они образуются из них путем перемены местами нейронов и рецепторов (инвертирования – отражения относительно горизонтальной оси). Сгенерированные по этим заданиям фрагменты нейронной сети приведены в форме, позволяющей составить из них многослойную нейронную сеть (таблицы 36 и 37). "ти таблицы взяты из работы [202].

Система "Эйдос" обеспечивает построение любого подмножества многослойной нейронной сети с заданными или выбираемыми по заданным критериям рецепторами и нейронами, связанными друг с другом связями любого уровня опосредованности.

Таблица 35 – ВИДЫ КАУЗАЛЬНЫХ СВЯЗЕЙ МЕЖДУ ОБЪЕКТАМИ РАЗЛИЧНЫХ УРОВНЕЙ ИЕРАРХИЧЕСКОЙ МОДЕЛИ И СООТВЕТСТВУЮЩИЕ ФРАГМЕНТЫ НЕЙРОННОЙ СЕТИ

Факторы

(наименования, коды)

Классы (наименования, коды)

Уровень

качества жизни

Годы

Частные

критерии уровня

качества жизни

Наименования

Коды

99-103

86-98

1-85

Годы

626-638



Частные

критерии

уровня


качества жизни

541-625





Первичные

факторы

(инвестиции)

1-85

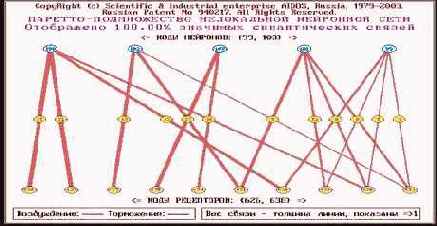

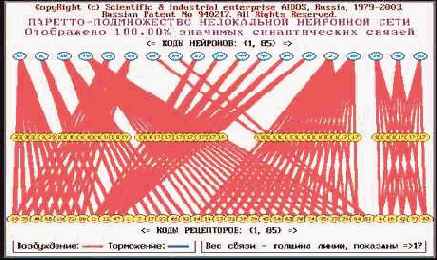

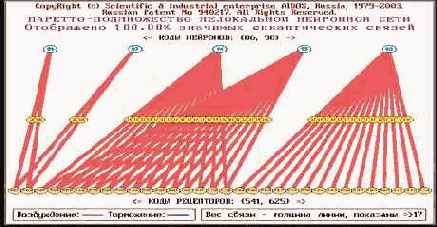

Таблица 36 – ФРАГМЕНТЫ МНОГОУРОВНЕВОЙ СЕМАНТИЧЕСКОЙ ИНФОРМАЦИОННОЙ МОДЕЛИ И НЕЙРОННОЙ СЕТИ

С НЕПОСРЕДСТВЕННЫМИ СВЯЗЯМИ

Уровень

Нейронная сеть



Наимено-

вание

4

3

Уровни качества Жизни (значения Интегрального критерия уровня качества жизни)

Годы



3

2

Годы

Вторичные факторы (частные критерии уровня качества жизни)



2

1

Вторичные факторы (частные критерии уровня качества жизни)

Первичные факторы



<

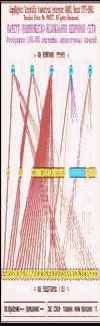

Таблица 37 – ФРАГМЕНТЫ МНОГОУРОВНЕВОЙ СЕМАНТИЧЕСКОЙ ИНФОРМАЦИОННОЙ МОДЕЛИ И МНОГОСЛОЙНОЙ НЕЙРОННОЙ СЕТИ СО СВЯЗЯМИ РАЗЛИЧНОЙ СТЕПЕНИ ОПОСРЕДОВАННОСТИ

Уровень

Нейронная сеть



Наимено-

вание

Слои со связями 0-го уровня опосредованности

Слои со связями 1-го уровня опосредованности

Слои со связями 1-го уровня опосредованности

Слои со связями 2-го уровня опосредованности

4

3

Уровни качества Жизни (значения Интегрального критерия уровня качества жизни)

Годы







3

2

Годы

Вторичные факторы (частные критерии уровня качества жизни)





2

1

Вторичные факторы (частные критерии уровня качества жизни)

Первичные факторы
